Ränist kõverad elektroodid

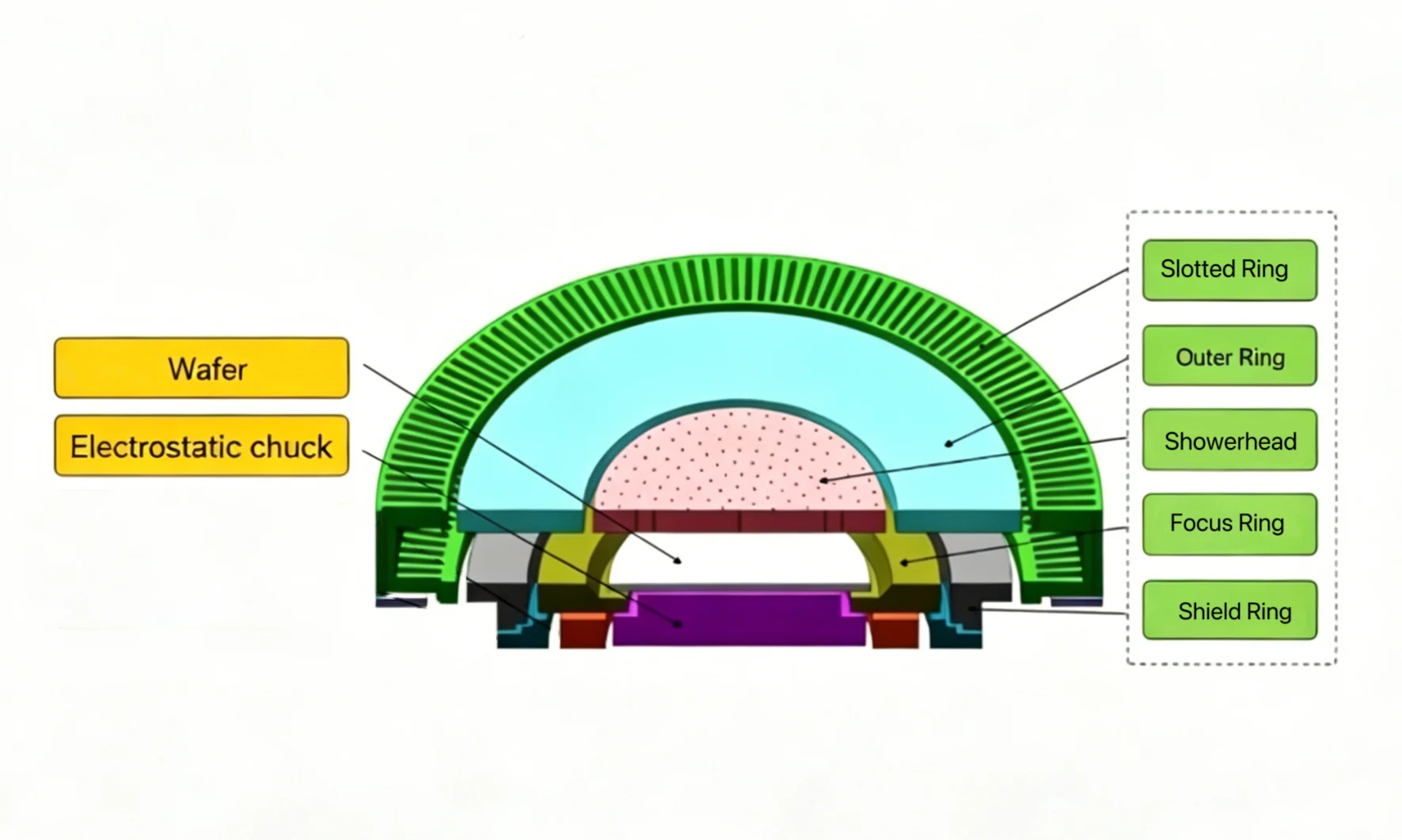

Täiustatud söövitusseadmete ajal paigaldatakse ränist kõverdatud elektrood tavaliselt söövituskambri ülaosale, mis on suunatud pooljuhtplaadi poole. Ränist kumer elektrood töötab tavaliselt koos elektrostaatilise padruni, Si fookusrõnga, Si servarõnga, Si väljalaskerõnga ja Si varjestusrõngaga, et tagada ülitäpse söövitamise jaoks optimaalsed töötingimused.

Semicorexi räni kõverate elektroodide funktsioonid

1. Ühildub keeruka 3D struktuuri söövitusega

Erakordse 3D elektrivälja juhtimise võimega Semicorexränist kumerad elektroodidsobib ideaalselt keerukate struktuuride geomeetriliste omadustega. Spetsiaalne kumer disain võimaldab täpset plasmajuhtimist ja optimeeritud energiajaotust, mis mõjutab oluliselt 3D-struktuuri söövitamise kuvasuhet ja külgseina vertikaalsust ning vastab täielikult täiustatud pakkimisprotsesside ja 3D IC-integratsiooni tootmisliini nõuetele.

2. Etch Gas Distribution täpne juhtimine

Semicorexi räni kõverdatud elektroodide pinnal on mitu ühtlaselt jaotatud mikroauku söövitusgaasi söövituskambrisse sisenemiseks. Semicorexi räni kõverad elektroodid võimaldavad saavutada söövitusgaasi täpset juhtimist ja võimaldada selle ühtlast jaotumist söövituskambris, minimeerides sellega gaasi ebaühtlasest jaotumisest põhjustatud protsessimuutusi.

Semicorexi räni kõverate elektroodide eelised

1. Ülikõrge puhtusastmega

Semicorexi räni kumerad elektroodid on valmistatud ülikõrge puhtusastmega ühekristallidestränimille puhtusaste on üle 99,9999999%, pakkudes suurepärast vastupidavust plasma erosioonile. See kõrgetasemeline materjalivalik võib tõhusalt vältida söövitamise kõrvalsaadustest tulenevat soovimatut saastumist, pikendades samal ajal oluliselt kõverate ränielektroodide kasutusiga.

2. Suurepärased elektrilised omadused

Valmistatud MCZ-s kasvatatud ühekristalllisest ränist, Semicorexi räni kumerad elektroodid on suurepärase eritakistuse ühtsusega: ＜5% ja laia valikulise takistuse vahemikuga: madala eraldusvõimega. (<0,02), keskmine res. (1–4) ja kõrge eraldusvõimega. (70–90).

3. Täppistöötluse täpsus

Kõrgtäpse mehaanilise töötlemise abil saavutavad Semicorexi räni kumerad elektroodid ühtlase pooride suuruse ja ühtlase aukude jaotuse. Nende pinnad on peeneks poleeritud ja lihvitud: poleeritud (Ra < 0,1 μm) ja lihvitud (Ra < 1,6 μm), kusjuures üldine töötlemistäpsus on 0,03 mm piires.
