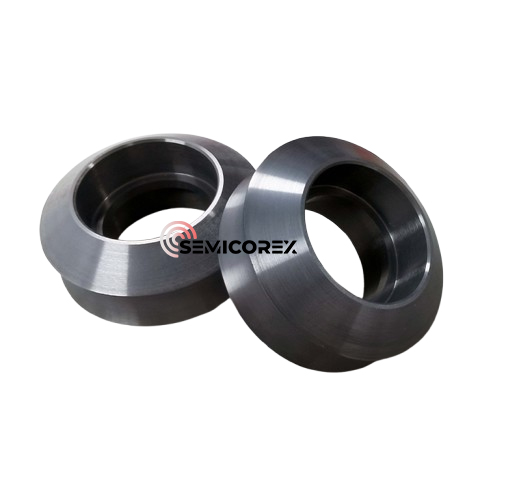

Silikoonnitriidi juhtrull

Erakordsed mehaanilised omadused

Silicon Nitride Guide Rolleri üks silmapaistvamaid omadusi on selle erakordsed mehaanilised omadused. Väga väikese tihedusega 3,2–3,25 g/cm³ on see materjal nii kerge kui ka tohutult tugev. See muudab silikoonnitriidi juhtrulli ideaalseks rakenduste jaoks, kus kaal on kriitiline tegur, ilma et see kahjustaks vastupidavust. Kõrge kõvadusaste HRA 92–94 tagab, et rullid on uskumatult vastupidavad kulumisele ja hõõrdumisele, muutes need sobivaks pideva hõõrdumise ja rõhuga keskkondades.

Murdetugevus, mis on hinnatud vahemikus 6–8 MPa·m1/2, näitab materjali võimet taluda märkimisväärset mehaanilist pinget ilma pragunemiseta. Lisaks tagab paindetugevus ≥ 900 MPa, et need rullid suudavad säilitada oma konstruktsiooni terviklikkuse isegi suurte koormuste korral, rõhutades veelgi nende vastupidavust.

Suurepärased termilised omadused

Soojusjuhtimine on paljude tööstuslike rakenduste kriitiline aspekt ja räninitriidi juhtrullikud on selles valdkonnas suurepärased. Silicon Nitride Guide Roller, mis on võimeline töötama temperatuuridel kuni 1300–1600 °C, sobib hästi kõrge temperatuuriga keskkonda. Nende suurepärane termilise šoki vastupidavus, mida iseloomustavad kõrged termilise pinge parameetrid, tagab, et räninitriidi juhtrullik talub kiireid temperatuurikõikumisi kahjustamata.

Lisaks teeb nende rullide madal soojusjuhtivus 23–25 W/(m·K) soojuse isoleerimisel oskuslikuks, kaitstes sellega teisi süsteemi komponente termilise stressi eest. See funktsioon on eriti kasulik sellistes tööstusharudes nagu metallitöötlemine ja pooljuhtide tootmine, kus täpne termoregulatsioon on ülimalt oluline.

Keemiline vastupidavus ja vastupidavus

Räninitriidi juhtrullikutel on märkimisväärne keemiline stabiilsus. Need on vastupidavad reaktsioonile enamiku anorgaaniliste hapetega, kusjuures vesinikfluoriidhape on märkimisväärne erand. See keemiline inertsus pikendab nende eluiga isegi karmides keemilistes keskkondades, muutes räninitriidi juhtrulli sobivaks kasutamiseks sellistes sektorites nagu keemiatöötlemine, farmaatsia ja toiduainete tootmine.

Räninitriidkeraamika tüübid

Semicorex pakub oma juhtrullikute jaoks kahte peamist tüüpi räninitriidkeraamikat: gaasisurvega paagutatud räninitriid (GPSN) ja kuumpressitud räninitriid (HPSN). Iga tüüp on loodud pakkuma konkreetseid eeliseid vastavalt rakenduse nõuetele.

Gaasurõhuga paagutatud räninitriid (GPSN):GPSN-i meetod hõlmab räninitriidi pulbri segamist paagutamise abiainetega, et soodustada vedelfaasi paagutamist, ja sideainetega, et suurendada rohelise keraamilise korpuse mehaanilist tugevust. Seejärel pressitakse pulber soovitud kuju ja võib toimuda roheline töötlemine. Kompaktid asetatakse rõhu all oleva lämmastiku atmosfääriga ahju, et hõlbustada tihendamist ja vältida räni, lämmastiku ja lisandite aurustumist või lagunemist. Selle protsessi tulemuseks on väga tihe ja ühtlase struktuuriga materjal, mis pakub suurepärast jõudlust nõudlikes rakendustes.

Kuumpressitud räninitriid (HPSN):HPSN-i toodetakse räninitriidi pulbri üheteljelisel pressimisel (koos paagutavate lisanditega), samal ajal kuumutades. See protsess nõuab spetsiaalset pressi ja stantsi, mille tulemuseks on suurepäraste mehaaniliste omadustega räninitriid. Selle meetodi abil saab aga toota ainult lihtsaid kujundeid. Kuna kuumpressitud komponenti on võimatu roheliselt töödelda, on teemantlihvimine ainus viis keerukate geomeetriate loomiseks. Teemantlihvimise ja kuumpressimisega seotud suurte kulude ja väljakutsete tõttu piirdub HPSN-i kasutamine tavaliselt lihtsate komponentide tootmisega väikestes kogustes.

Si3N4 keraamika SEM-SE kujutised 5000 × × ja b 30 000 ×   suurendusega, c pooride suuruse jaotusega ja Si3N4 proovi d XRD mustriga
