Pooljuhtahjureaktor

Pooljuhtahjureaktorid on pooljuhtide tootmisprotsesside põhiseadmed, mida kasutatakse peamiselt sellistes kriitilistes protsessides nagu termiline oksüdatsioon, difusioon, lõõmutamine ja keemiline aurustamine-sadestamine. Tüüpiline ahjusüsteem (horisontaalne/vertikaalne difusioonahi) koosneb peamiselt järgmistest põhikomponentidest: küttesüsteem, temperatuuri reguleerimise süsteem, transpordisüsteem, gaasivoolu juhtimissüsteem (MFC) ja heitgaasi väljalaskesüsteem.

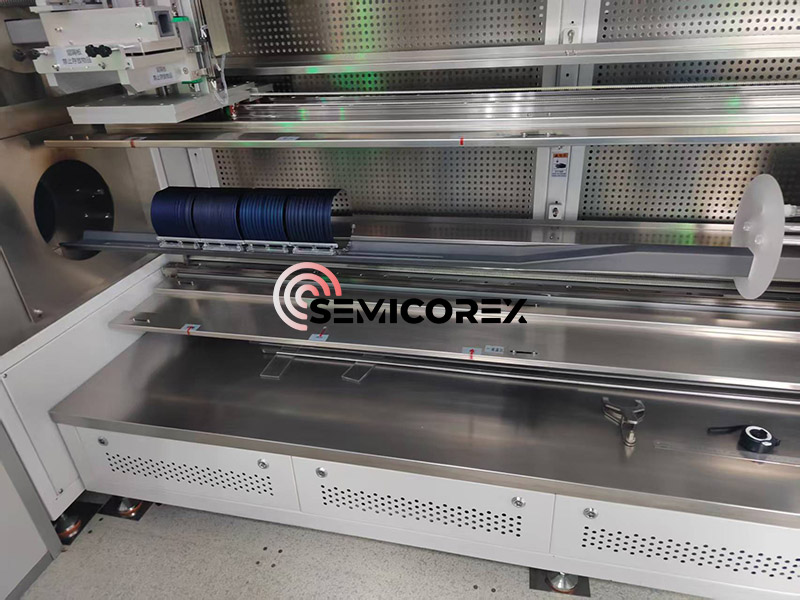

Arhitektuursest üldisest vaatenurgast jagatakse kõrge temperatuuriga ahjud horisontaalseks ja vertikaalseks tüübiks, mis määratakse kindlaks kvartstoru ja küttekomponentide asukoha järgi süsteemis. Kõrgtemperatuuriline ahi sisaldab üldiselt viit põhikomponenti: juhtimissüsteem, protsessiahju toru, gaasivarustussüsteem, gaasi väljalaskesüsteem ja laadimissüsteem. Juhtimissüsteem koosneb mitme mikrokontrolleriga ühendatud arvutist, mis vastutab kogu protsessi täpse juhtimise eest.

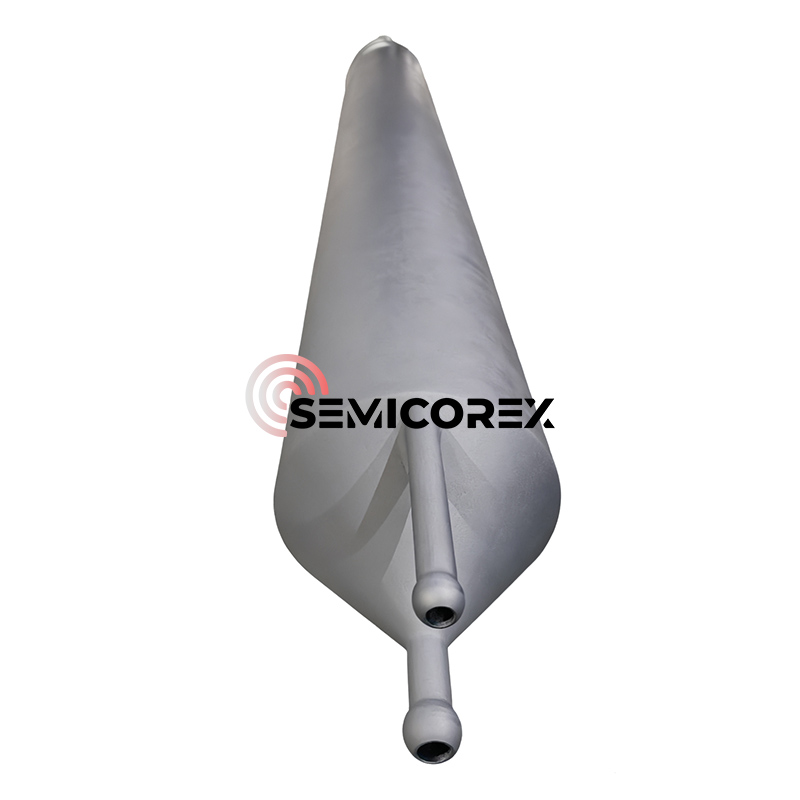

Materjalivaliku osas hõlmavad ahju torude materjalid peamiseltkvarts(kõrge temperatuuri ja korrosioonikindel),alumiiniumoksiid (Al2O3), ränikarbiid (SiC)või metallisulamid (nt Inconel). Küttesüsteemi kütteelemendid kasutavad tavaliselt takistustraate (nt Kanthal, MoSi₂), ränikarbiidist vardaid (SiC) või infrapunasoojendeid. Küttetsooni saab konstrueerida ühe temperatuuritsoonina või mitme temperatuuritsoonina, et saavutada täpne temperatuuri reguleerimine. Temperatuuri reguleerimise süsteem kasutab temperatuuri reaalajas jälgimiseks termopaare (K-tüüpi, S-tüüpi), saavutades temperatuuri reguleerimise täpsuse ±1 ℃ PID-kontrolleri kaudu või kasutab PLC-ga programmeeritavat temperatuurijuhtimist.

Protsessi parameetrite vahemik ja kasutatavad materjalid

Temperatuuri parameetrite vahemik: temperatuurivahemik varieerub sõltuvalt protsessist. Standardse küttekeha protsessi temperatuurivahemik on 300–1100 ℃ ja madala temperatuuriga ahju puhul 250–500 ℃. Tüüpilised protsessi temperatuurid on 400–1100 ℃, oksüdatsiooni- ja difusiooniprotsessid tavaliselt 800–1100 ℃, LPCVD protsessid 500–800 ℃ ja lõõmutamisprotsessid 400–500 ℃.

Epitaksiaalse kasvu korral kuumutatakse räniplaate epitaksiaalses ahjus ligikaudu 1200 °C juures. Ahju lisatakse aurutatud ränitetrakloriid (SiCl4) ja triklorosilaan (SiHCl3), et kutsuda esile epitaksiaalne kasv vahvli pinnal.

Kõige laialdasemalt kasutatav termiline oksüdatsiooniprotsess hõlmab protseduuri, mis viiakse läbi kõrgel temperatuuril 800–1200 °C, et moodustada õhuke ühtlane ränidioksiidikiht. Termiline oksüdatsioon võib olla märg või kuiv, olenevalt oksüdatsioonireaktsioonis kasutatavatest gaasidest.

Kohaldatavad materjalisüsteemid: Ahjutoru protsessid sobivad mitmesuguste pooljuhtmaterjalide, sealhulgas räni (Si), räni germaaniumi (SiGe) ja kvartsi jaoks. SiGe protsessides on CVD-meetod põhiprotsess. Ränisubstraadi kuumutamisel ja SiH4 ja GeH4 gaaside segu sisestamisel räni germaaniumikiht laguneb ja ladestub kõrgetel temperatuuridel (500-800 °C), mis nõuab germaaniumi dopingu kontsentratsiooni ja epitaksiaalse kihi paksuse täpset kontrolli.

Semicorex tarnib kvaliteetseid kohandatud ahjukomponente. Meie tooted on konstrueeritud nii, et need tagaksid suurepärase termilise stabiilsuse, pikema kasutusea ja erakordse protsessi järjepidevuse. Kohandatud lahenduste või täiendava tehnilise teabe saamiseks võtke julgelt ühendust meie insenerimeeskonnaga.
