Mis on difusiooniprotsess

Doping hõlmab nende elektriliste omaduste muutmiseks pooljuhtide materjalidesse annuse lisamist. Difusioon ja ioonide implanteerimine on kaks dopingu meetodit. Varane lisandite doping viidi läbi peamiselt kõrge temperatuuri difusiooni kaudu.

Difusioon ladestab lisaaatomid a pinnalesubstraadi vahvlauruallikast või legeeritud oksiidist. Lisandite kontsentratsioon väheneb pinnalt monotoonselt ja lisandi jaotuse määrab peamiselt difusioonitemperatuuri ja ajaga. Ioonide implanteerimine hõlmab ioontala abil pooljuhtide süstimist pooljuhti. Lisandite kontsentratsioonil on pooljuhtide tipus jaotus ja lisandite jaotus määratakse ioondoosi ja implantatsioonienergia abil.

Difusiooniprotsessi ajal paigutatakse vahvel tavaliselt rangelt temperatuuriga kontrollitavasse kvartsi kõrgtemperatuuriga ahjutorusse ja tutvustatakse soovitud dopanti sisaldavat gaasisegu. SI difusiooniprotsesside jaoks on boor kõige sagedamini kasutatav p-tüüpi dopant, samas kui fosfor on kõige sagedamini kasutatav N-tüüpi dopant. (SIC-ioonide implanteerimiseks on p-tüüpi dopant tavaliselt boor või alumiinium ja N-tüüpi dopant on tavaliselt lämmastik.)

Difusiooni pooljuhtides võib vaadelda kui vabade töökohtade või interstitsiaalsete aatomite kaudu substraadi võre aatomite aatomi liikumist.

Kõrgetel temperatuuridel vibreerivad võre aatomid tasakaalu positsioonide lähedal. Võrekohtade aatomitel on teatav tõenäosus saada piisavalt energiat, et liikuda tasakaalupositsioonidest, luues interstitsiaalsed aatomid. See loob algse saidi vaba ametikoha. Kui lähedal asuv lisatuba on vaba koht, nimetatakse seda vakantsuse levitamiseks. Kui interstitsiaalne aatom liigub ühest kohast teise, nimetatakse seda interstitsiaalseks difusiooniks. Väiksema aatomiraamiga aatomid kogevad üldiselt interstitsiaalset difusiooni. Teist tüüpi difusiooni tekib siis, kui interstitsiaalsed aatomid tõrjuvad aatomid lähedalasuvatest võrekohtadest, lükates asendus lisandi aatomi interstitsiaalsesse kohta. Seejärel kordab see aatom seda protsessi, kiirendades märkimisväärselt difusiooni kiirust. Seda nimetatakse tõukefilmi difusiooniks.

P ja B primaarsed difusioonimehhanismid Si-s on vakantsuste difusioon ja tõukefilmi difusioon.

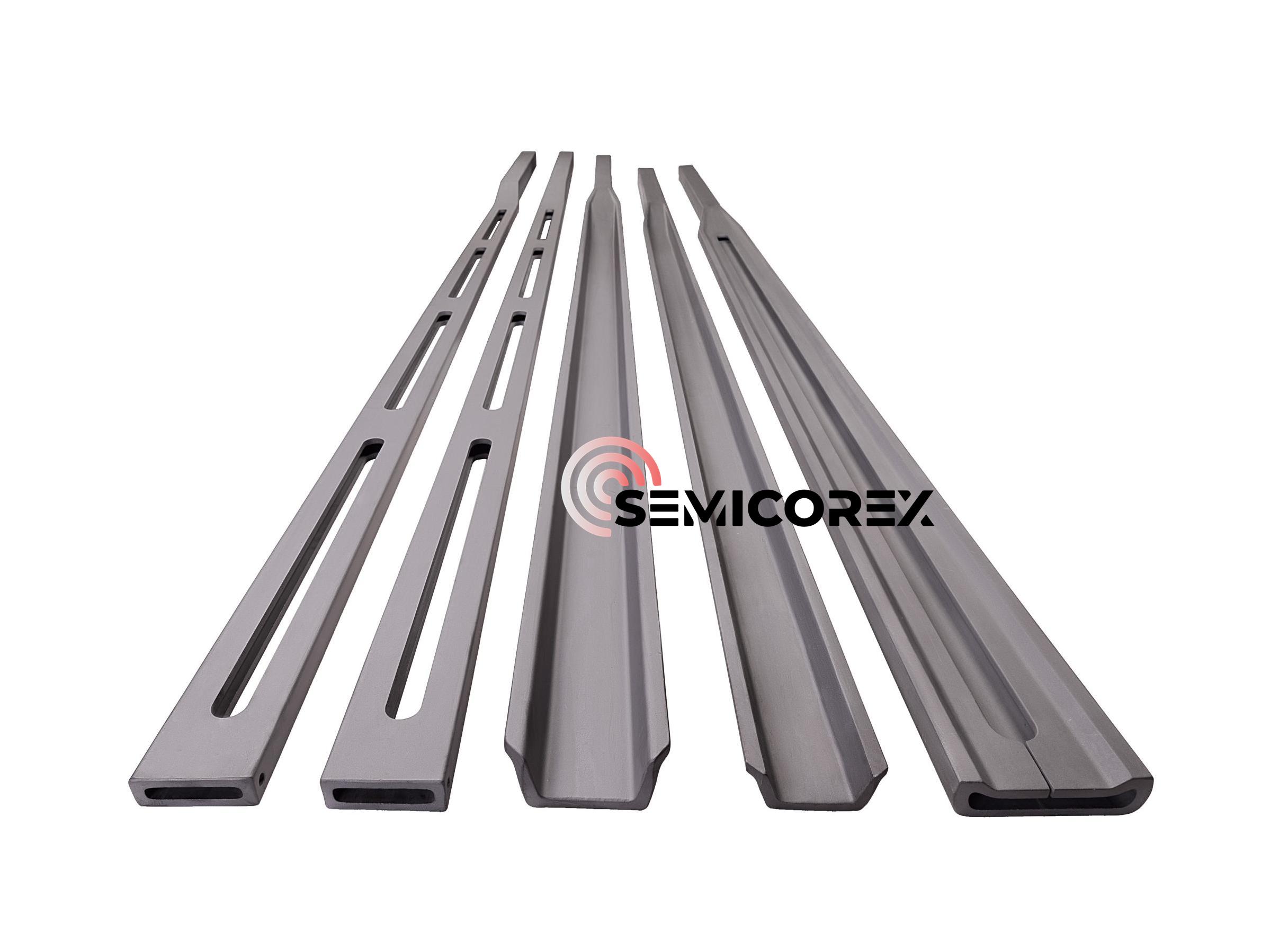

Semicorex pakub kohandatud kõrgtunnustSic komponendiddifusiooniprotsessis. Kui teil on päringuid või kui vajate lisateavet, ärge kartke meiega ühendust võtta.
