TAC kaetud tiiglis SIC kristallide kasvu korral

Viimastel aastatelTAC kaetudTiiglitest on muutunud oluliseks tehniliseks lahenduseks kui reaktsioonianumad räni karbiidi (SIC) kristallide kasvuprotsessis. TAC -materjalidest on saanud räni karbiidi kristallide kasvu võtmematerjalid nende suurepärase keemilise korrosioonikindluse ja kõrge temperatuuri stabiilsuse tõttu. Võrreldes traditsiooniliste grafiidi triiklitega pakuvad TAC -i kaetud tiiglid stabiilsemat kasvukeskkonda, vähendavad grafiidi korrosiooni mõju, pikendab tiigli tööstusaega ja väldivad tõhusalt süsiniku mähise nähtust, vähendades sellega mikroturude tihedust.

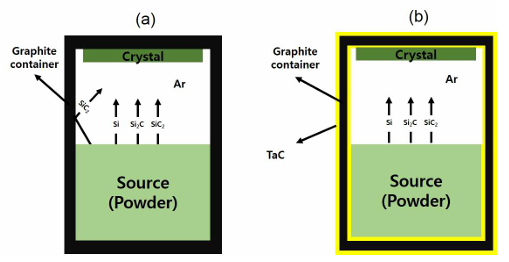

 Joonis 1 SIC kristallide kasv

TAC-kattega triiklite eelised ja eksperimentaalne analüüs

Selles uuringus võrdlesime räni karbiidi kristallide kasvu, kasutades TAC -iga kaetud traditsioonilisi grafiidi tiigleid ja grafiidi tiigleid. Tulemused näitasid, et TAC-kattega triiklid parandavad kristallide kvaliteeti märkimisväärselt.

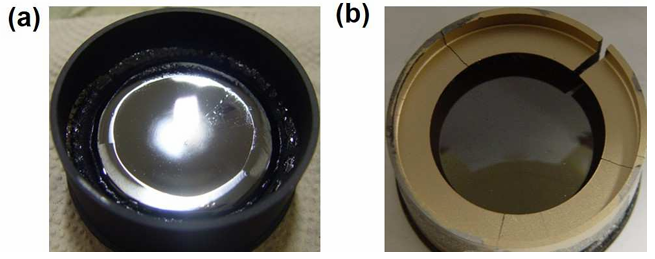

Joonis 2 OM PVT -meetodil kasvatatud SIC -i valuvaigi pilt

Joonis 2 illustreerib, et traditsioonilistes grafiidi triiklites kasvatatud räni karbiidi kristallidel on nõgus liides, samal ajal kui TAC-i kattega tiiglites kasvatatud neil on kumer liidene. Veelgi enam, nagu jooniselt 3 näha, hääldatakse serva polükristalliline nähtus kristallides, mida kasvatatakse traditsiooniliste grafiidi triiklite abil, samas kui TAC-i kattega triiklite kasutamine leevendab seda probleemi tõhusalt.

Analüüs näitab, etTAC -kattekihtTõstab temperatuuri tiigli servas, vähendades sellega kristallide kasvukiirust selles piirkonnas. Lisaks hoiab TAC -kattekiht ära otsese kontakti grafiidi külgseina ja kristalli vahel, mis aitab leevendada tuuma moodustumist. Need tegurid vähendavad ühiselt kristalli servades toimuva polükristallilisuse tõenäosust.

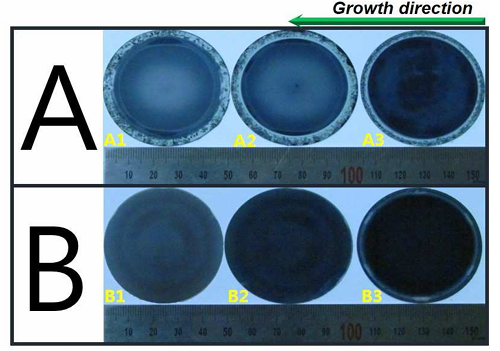

Joonis 3 OM vahvlite kujutised erinevates kasvuetappides

Lisaks kasvatatud räni karbiidi kristallidTAC-kattegaTiiglid ei ilmnenud peaaegu süsiniku kapseldamist, mis on mikropippide levinud põhjus. Selle tulemusel näitavad need kristallid mikropipete tiheduse olulist vähenemist. Joonisel 4 esitatud korrosioonitesti tulemused kinnitavad, et TAC-kattega tiibis kasvatatud kristallidel pole praktiliselt mikropipete defekte.

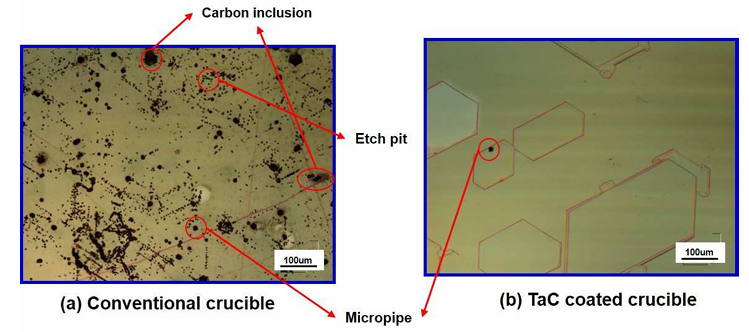

Joonis 4 OM pilt pärast KOH söövitamist

Kristallide kvaliteedi ja lisandite kontrolli parandamine

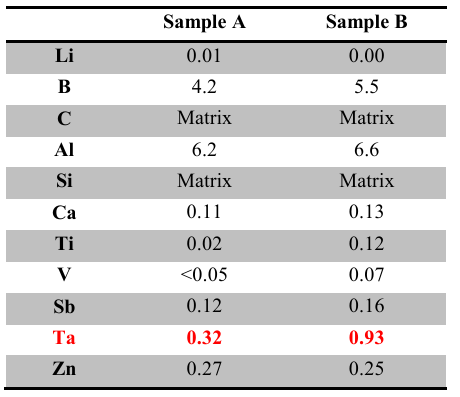

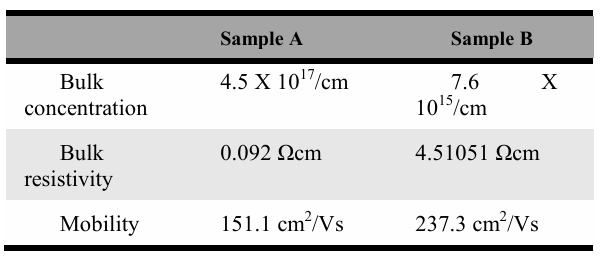

Kristallide GDM -ide ja saali testide kaudu leiti uuringus, et TA -i sisaldus suurenes TAC -i kaetud tiigikute kasutamisel pisut, kuid TAC -kattekiht piiras oluliselt lämmastiku (N) sisenemist kristalli. Kokkuvõtlikult võib TAC -i kaetud tiibid kasvatada kõrgema kvaliteediga räni karbiidi kristalle, eriti defektide tiheduse (eriti mikroturude ja süsiniku kapseldamise) vähendamiseks ja lämmastiku dopingukontsentratsiooni kontrollimiseks.

Semicorex pakub kvaliteetsetTAC-kattega grafiidi tiiglikSIC kristallide kasvu jaoks. Kui teil on päringuid või kui vajate lisateavet, ärge kartke meiega ühendust võtta.

Kontakti telefon # +86-13567891907

E -post: sales@semicorex.com
