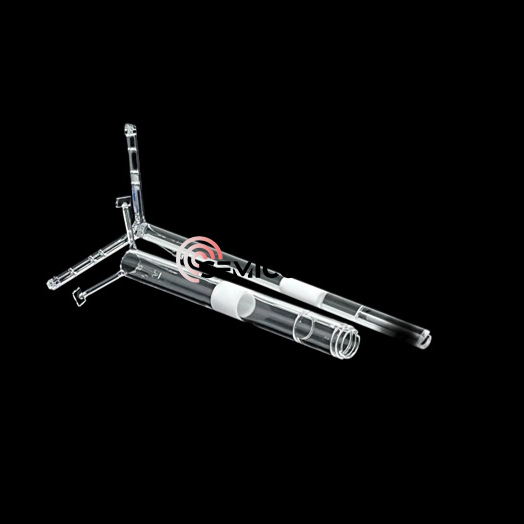

Kvartssusseptori tugi

Pooljuhtide tootmise karmis keskkonnas seisneb erinevus suure tootlikkusega partii ja kuluka rikke vahel sageli vahvli positsioneerimise mikroskoopilises täpsuses. Semicorexi kvartssusseptori tugivõll (mida tavaliselt nimetatakse epitaksiaalseks kvartsvõlliks) toimib keemilise aurustamise-sadestamise (CVD) ja epitaksiaalse kasvu protsesside otseseks selgrooks. See komponent, mis on projekteeritud taluma äärmuslikke termilisi gradiente ja keemilist kokkupuudet, on sustseptorite või vahvlikandjate vedeliku, vertikaalse liikumise ja pöörlemise jaoks ülioluline.

Kvartsi roll epitaksiaalsetes protsessides

Epitaksiaalne protsess nõuab sageli üle 1000 °C temperatuuri ja keskkonda, mis ei sisalda isegi vähimatki metallist saastumist. Nendel tingimustel võivad standardmaterjalid rikki minna või gaas välja minna. Meie Quartz Susceptor Support on valmistatud ülikõrge puhtusastmega sünteetilisest sulatatud ränidioksiidist, mis tagab:

Erakordne termiline stabiilsus:Kõrge vastupidavus termilisele šokile, vältides pragunemist kiirete kütte- ja jahutustsüklite ajal.

Keemiline inertsus:Ei reageeri lähtegaaside ja puhastusvahenditega, säilitades pooljuhtplaadi terviklikkuse.

Minimaalne saastumine:Osades miljoni kohta (ppm) mõõdetud lisandite tase takistab atmosfääri "dopingut" soovimatute elementidega.

Põhifunktsioonid ja tehnilised eelised

Kvartssusseptori toe esmane ülesanne on hõlbustada sustseptori vertikaalset ja pöörlevat liikumist - pooljuhtplaati hoidvat plaati.

1. Täpne vertikaalne positsioneerimine

Tüüpilises reaktoris määrab kile ühtluse kaugus vahvli pinna ja gaasi sisselaskeava vahel. Meie kvartsvõllid on töödeldud allamillimeetrise tolerantsiga. See võimaldab seadmete liikumisjuhtimissüsteemil tõsta või langetada sustseptorit absoluutse korratavusega, tagades, et igal tootmistsüklis oleval vahvlil on identne gaasivoolu dünaamika.

2. Sujuv liikumine ja ülekanne

Suuremahulise tootmise (HVM) efektiivsus sõltub vahvlite käitlemise kiirusest. Tugivõlli plekk-tüüpi konstruktsioon ja tugevdatud konstruktsiooniribid tagavad, et see suudab kanda raske grafiidi võiränikarbiidiga (SiC) kaetud sustseptoridilma kummardamata või vibreerimata. See stabiilsus on oluline proovide kiireks ülekandmiseks erinevate töötlemiskambrite või tööjaamade vahel, minimeerides seisakuid.

3. Optimeeritud soojusisolatsioon

Kuigi sustseptor peab olema kuum, peavad allolevad mehaanilised komponendid sageli jääma jahedamaks.Kvartstoimib loodusliku soojusisolaatorina. Võlli õõnes torutaoline struktuur vähendab soojusjuhtivuse teed, kaitstes mootorit ja reaktori põhjas asuvaid vaakumtihendeid.
