Alumiiniumoksiidi keraamiliste komponentide põhirakendused pooljuhtides

Globaalse pooljuhtide tootmisvõimsuse pideva laienemise ja tootmisprotsesside lakkamatu arengu taustal nõuavad pooljuhtide valmistamise seadmed nüüd oma põhikomponentidelt enneolematut jõudlust. Vahvlite töötlemise ajal puutub seadmete kambrite sisemus kokku mitmete karmide töötingimustega, sealhulgas suure energiaga plasmapommitamine, söövitav gaasierosioon, äärmuslikud temperatuurikõikumised ja range puhtuse kontroll. Traditsioonilised metalli- ja orgaanilised materjalid ei suuda enam pakkuda kombineeritud omadusi, nagu korrosioonikindlus, vastupidavus kõrgele temperatuurile, suurepärane isolatsioon ja madal saastatus.

Alumiiniumoksiidi keraamika on juhtiv täiustatud keraamika pooljuhtrakenduste jaoks, mis tagab optimaalse tasakaalu kulude, töödeldavuse ja üldise jõudluse vahel. Kõrge kõvaduse, suurepärase isolatsiooni, silmapaistva korrosioonikindluse ja madala soojuspaisumisega need vastavad täielikult pooljuhtide pakendamise ja tootmisseadmete suurte ja tugevate komponentide rangetele nõuetele ning on muutunud tööstuses asendamatuteks konstruktsioonimaterjalideks.

Alumiiniumoksiidi keraamiliste komponentide põhirakendused pooljuhtides

1. Rakendused litograafiaseadmetes

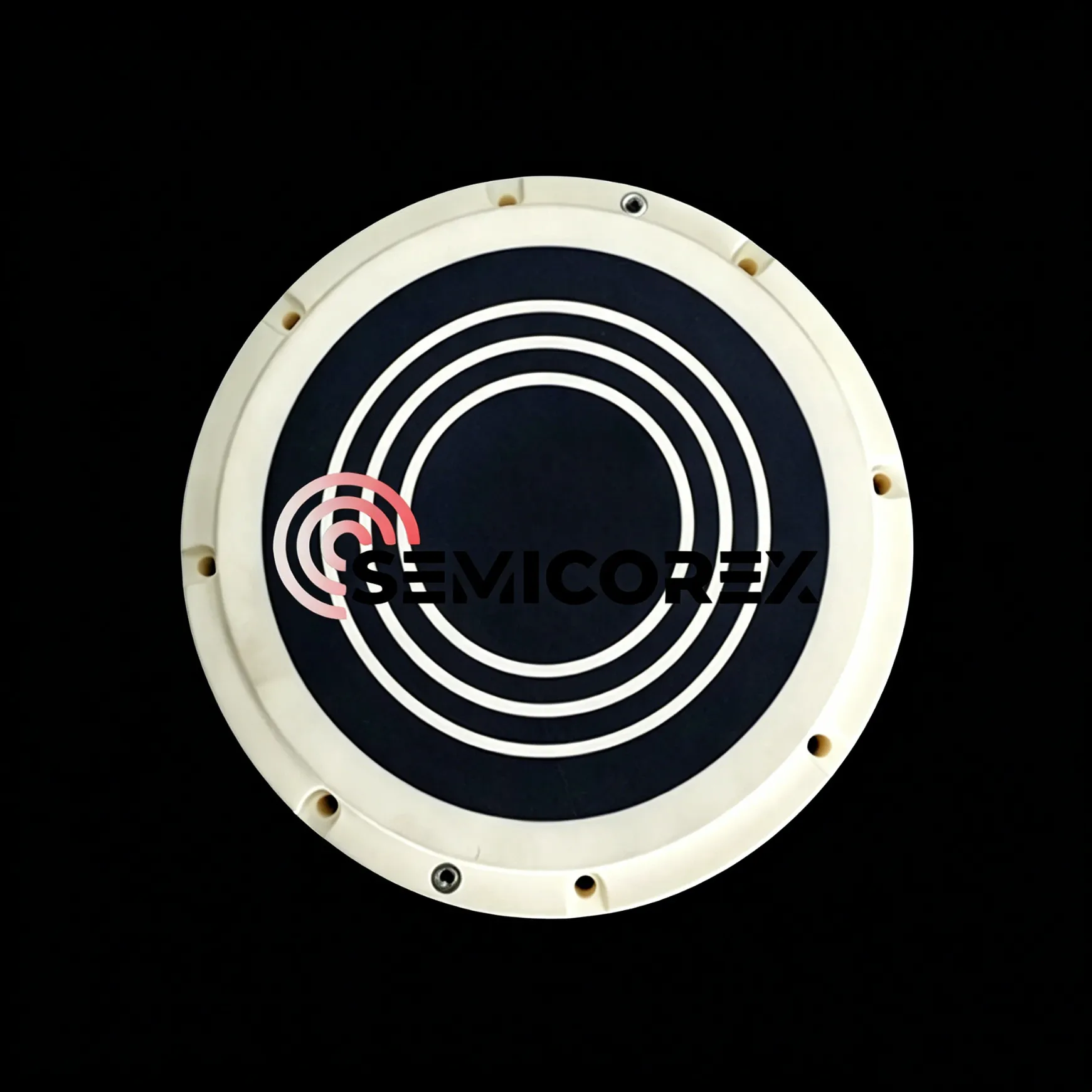

Litograafia on pooljuhtide valmistamise üks keerukamaid protsesse, mis seab liikumise positsioneerimise täpsusele ja puhtusele äärmiselt ranged standardid. Alumiiniumoksiidi keraamikat kasutatakse laialdaselt vahvlipadrunite, keraamiliste etappide ja täpsuse jaokskäte käsitsemineja muud olulised osad.

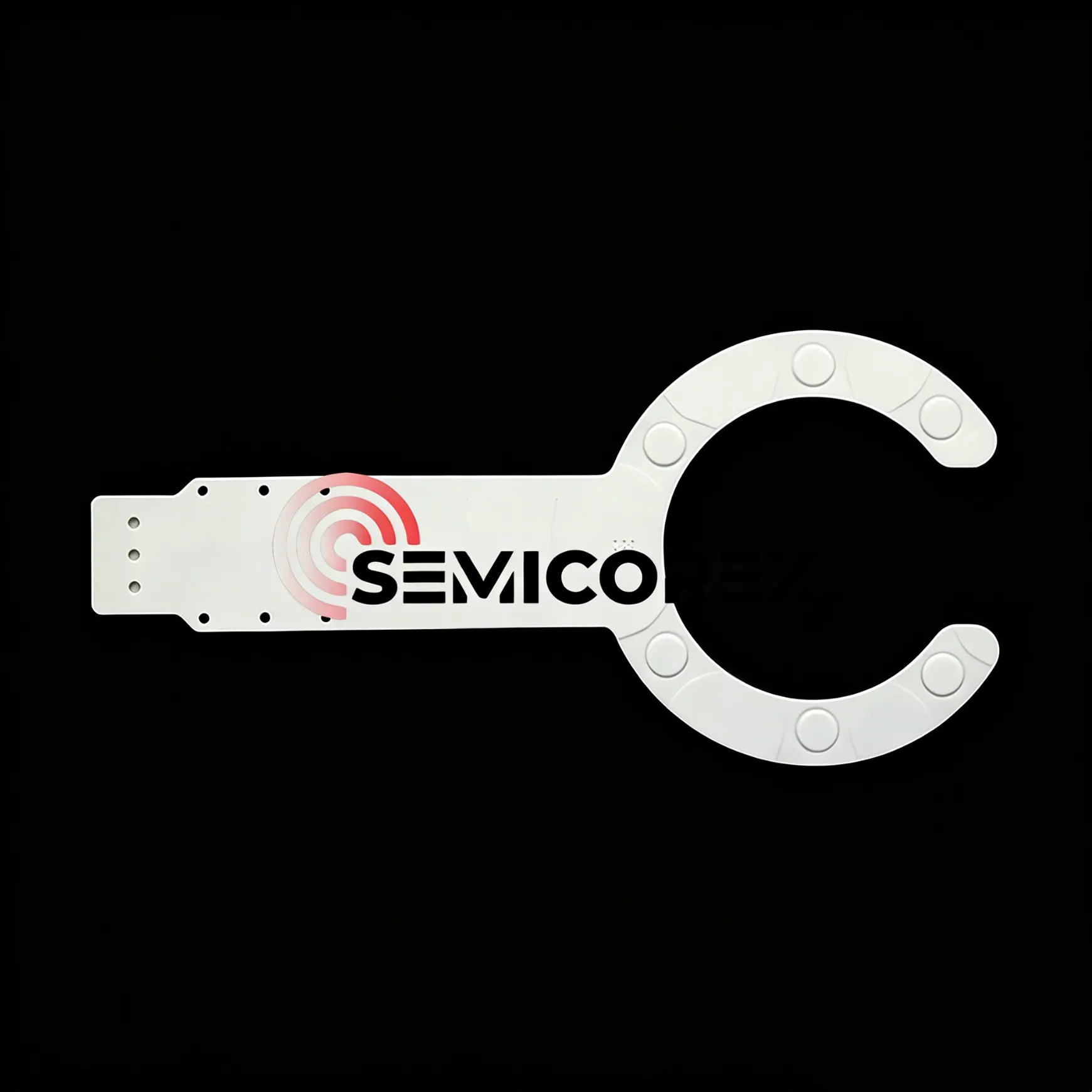

Vahvlite transportimiseks kasutatakse robotkäte valmistamiseks alumiiniumoksiidi keraamikat. Kui ränikarbiidist keraamika sobib selliste komponentide jaoks teoreetiliselt ideaalselt, siis alumiiniumoksiidi keraamilised õlavarred on tänu madalamatele materjalikuludele ja lihtsamale töötlemisele suurepärase kuluefektiivsusega. Vahvlite poleerimisprotsessides kasutatakse alumiiniumoksiidi keraamikat laialdaselt poleerimisplaatidele, konditsioneerimisplatvormidele javaakumpadruns.

Litograafiaetappide ja vahvlite ülekandesüsteemide positsioneerimistäpsus mõjutab otseselt ülekatte täpsust ja tootmisvõimsust. Tänu suurele jäikusele, madalale soojuspaisumisele ja suurepärasele vibratsioonikindlusele aitab alumiiniumoksiidi keraamika liikumissüsteemidel säilitada pikaajalist ülitäpset tööd suurtel kiirustel. Samal ajal vastab materjal rangetele puhta ruumi nõuetele, sealhulgas osakestevaba jõudlus, mittemagnetism ja madal gaasieraldus.

2. Rakendused söövitusseadmetes

Söövitamine on südamiku pooljuhtide tootmisprotsess, mille käigus suure energiaga plasma eemaldab materjali valikuliselt vahvlipindade määratud aladelt. Ioniseeritud halogeeni ja inertgaaside poolt tekitatud plasma ei mõjuta mitte ainult vahvleid, vaid põhjustab ka kambri seinte ja kriitiliste komponentide pidevat füüsikalist ja keemilist erosiooni. See toob kaasa kaks peamist probleemi: erodeeritud osad tekitavad õhus lendlevaid osakesi, mis võivad kleepuda vahvlitele ja põhjustada kiipide lühiseid; lisaks kiirendab komponentide kulumine seadmete vananemist ja lühendab kasutusiga.

Alumiiniumoksiidil (Al2O3) on kõrge dielektriline tugevus ja suurepärane keemiline vastupidavus, mis säilitab stabiilse jõudluse intensiivse plasma kokkupuute korral. See on üks enim kasutatavaid materjale plasmasöövituse kaitseks. Kõrge puhtusastmega alumiiniumoksiidi katteid ja tahket alumiiniumoksiidi keraamikat kasutatakse tavaliselt söövituskambrite ja sisemiste komponentide kaitsmiseks. Lisaks kambristruktuuridele kasutatakse gaasi jaoks ka alumiiniumoksiidi keraamikatpihustid, gaasijaotusplaadid ja vahvlikinnitusrõngad plasmatöötlusseadmetes.

3. Rakendused CMP seadmetes

Keemilises mehaanilises poleerimises (CMP) põhjustavad lägas olevad abrasiivsed osakesed pidevat hõõrdumist ja kulumist.poleerimisplaadidja etapid. Arvestades selle erakordset kõvadust ja kulumiskindlust, kasutatakse alumiiniumoksiidi keraamikat laialdaselt keraamiliste poleerimislaudade, poleerimisplaatide, lapitusplaatide ja lõppseadmete jaoks.

Alumiiniumoksiidi poleerimislaudade silmapaistev pinnakõvadus tagab ühtlase tasasuse pärast suurte vahvlipartiide töötlemist, mis on kriitilise tähtsusega kiibi pinna tasasuse täpseks kontrollimiseks.

4. Semiconductor Packaging rakendused

Pooljuhtpakendites toodetakse alumiiniumoksiidi keraamikat laialdaselt pakendamisalusteks, jahutusradiaatoriteks ja suure võimsusega elektroonikaseadmete alusplaatideks. Alumiiniumoksiidi ahela substraadid pakuvad suurepärast isolatsiooni, korralikku soojusjuhtivust, madalat soojuspaisumise koefitsienti ja suurt mehaanilist tugevust, muutes need elektroonikapakendite jaoks tavaliseks valikuks. Palja kiibi pakendamiseks mõeldud alumiiniumoksiidi komponentidel on suurepärane õhutihedus isegi kõrgetel temperatuuridel ja neid kasutatakse laialdaselt vaakumelektroonilistes keskkondades.

Lisaks on alumiiniumoksiidi keraamilised osad võtmekomponentidena pooljuhtide tagaseadmetes, nagu traadi sidumismasinate keraamilised kapillaarid, keraamilised düüsid ja testimisseadmete sondikaardid, mis kõik nõuavad ülikõrget täpsust, suurt kulumiskindlust ja usaldusväärset elektriisolatsiooni.
