Süsinikupõhine soojusvälja süsteem

● 2026-07-02 ● - ● Jäta mulle sõnum

1. Süsinikupõhiste soojusväljade roll on arenenud isolatsioonikomponentidest protsessi aknaregulaatoriteks

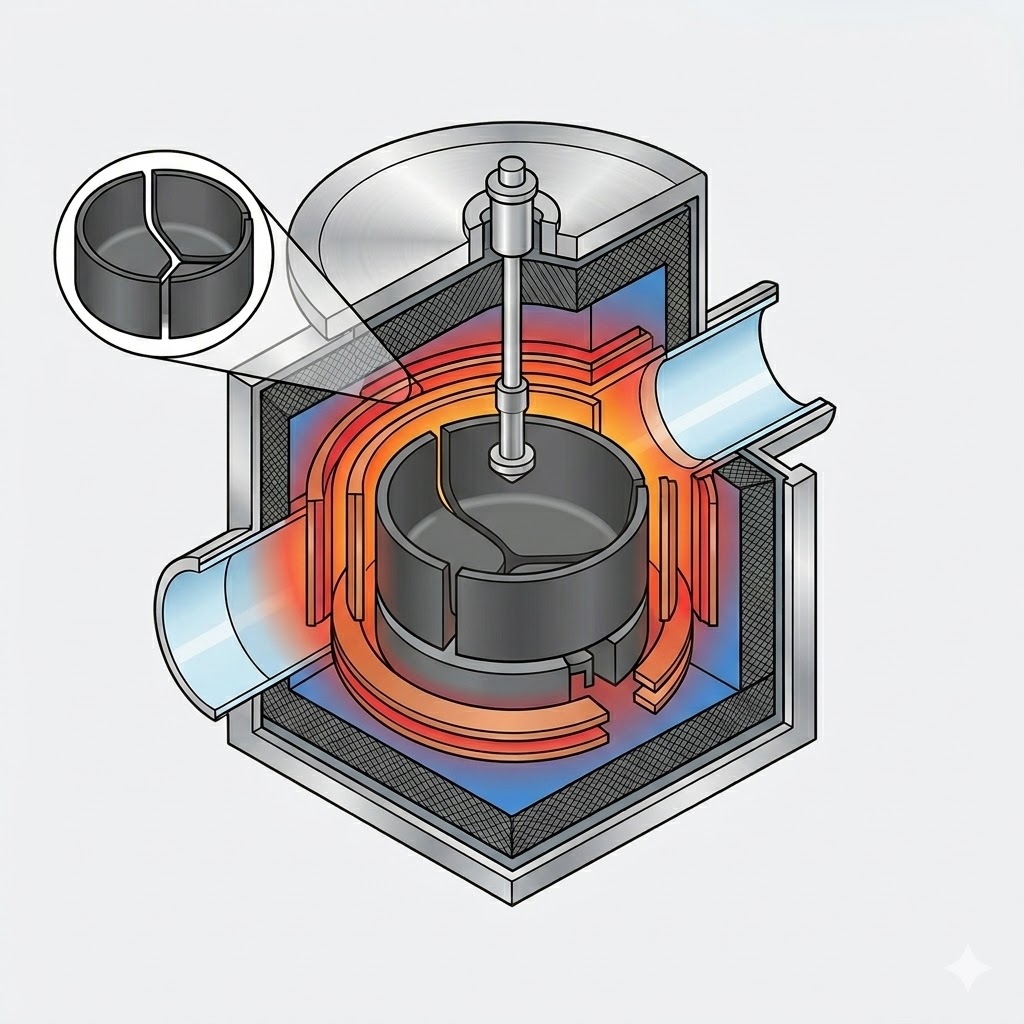

Süsinikupõhise soojusvälja väärtus ulatub palju kaugemale traditsioonilisest soojusisolatsioonist. Kaasaegsetes kristallide kasvatamise süsteemides toimib see tervikliku protsessijuhtimisplatvormina, mis mõjutab otseselt kristallide kvaliteeti, tootlikkust ja tegevuskulusid. Selle põhifunktsioonid võib kokku võtta nelja tasandisse:

Funktsionaalne tase	Esmane funktsioon	Peamised jõudlusnäitajad
Struktuuritoetus	Toetabkvarts tiiglid, küttekehad, kuumakilbidjainsulatsioonisilindridsuuremahuliste soojusväljasüsteemide mehaanilise stabiilsuse tagamiseks.	Ahju suurus, soojusvälja mõõtmed, tiigli suurus ja laadimisvõimsus
Soojuse jaotus	Reguleerib kiirguse, juhtivuse ja konvektsiooni radasid, reguleerides termilist tasakaalu sulatise ja kristallide kasvu liidese vahel.	Temperatuurigradient, liidese kuju, tõmbekiirus ja energiatarve
Gaasivoolu juhtimine	Juhib argooni voolu ja SiC PVT süsteemides aurufaasi materjali transporti, eemaldades samal ajal lenduvad osad, nagu SiO ja CO.	Vooluvälja omadused, hapniku ja süsiniku lisandite tase, sademete moodustumine ja soojusvälja eluiga
Kvaliteedikontroll	Mõjutab hapniku kontsentratsiooni, süsiniku kontsentratsiooni, takistuse ühtlust, dislokatsiooni tihedust, pingejaotust ja kristallstruktuuri stabiilsust.	N-tüüpi räni ühilduvus, SiC polütüübi kontroll ja defektide haldamine

Avalikult kättesaadavad seadmete spetsifikatsioonid näitavad, et fotogalvaaniline Czochralski (CZ) kristallide kasvatamise tehnoloogia on jõudnud uude etappi, mida iseloomustavad suuremad ahjud, suuremad soojusväljad, suurenenud laadimisvõimsus, intelligentne kristallide tõmbamine ja täiustatud madala hapnikusisaldusega juhtimine.

Avaldatud spetsifikatsioonide kohaselt on mõnel täiustatud kristallide kasvatamise süsteemil põhikambri suurus Φ1700 × 2100 mm ja need toetavad kuni 42-tollise läbimõõduga soojusvälju. Ühilduvate tiiglite suurused on 33, 37, 40 ja 42 tolli, mis vastavad laadimisvõimsustele vastavalt ligikaudu 700 kg, 1000 kg, 1200 kg ja 1300 kg.

Lisaks näitavad need süsteemid märkimisväärset töötõhususe paranemist, sealhulgas:

· Pideva läbimõõduga kasvu võimsustarve on vaid 42 kW

· Jahutusvee tarbimine nii väike kui 20 m³/h

· Päevane kristallide toodang üle 200 kg

· Ühilduvus Continuous Czochralski (CCz) tehnoloogia ja magnetvälja abil toetatavate kristallide kasvu konfiguratsioonidega

Need arengud näitavad, et soojusvälja disain on muutunud kriitiliseks teguriks kristallide kvaliteedi, tootmistõhususe ja üldiste tootmiskulude määramisel.

2. Ahju mõõtmed

2.1 Fotogalvaanilised CZ ühekristallilised kasvuahjud

CZ kristallide kasvuahjude skaleerimine hõlmab palju enamat kui lihtsalt ahju mõõtmete suurendamist. Edukas suuremahuline ahju projekteerimine nõuab järgmiste parameetrite koordineeritud optimeerimist:

· Põhikambri läbimõõt

· Abikambri kõrgus

· Kurguava mõõtmed

· Tiigli suurus

· Soojuskilbi kliirens

· Söötmisliidesed

· Vaakum- ja väljatõmbeteed

Tüüpiline suuremahulise ahju projekteerimise taga olev inseneriloogika on kokku võetud allpool:

Parameeter	Tehniline tähtsus	Mõju soojusvälja jõudlusele
Peakambri läbimõõt	Määrab soojusvälja maksimaalse läbimõõdu, isolatsiooni paksuse ja küttekeha mõõtmed.	Suuremad kambrid suurendavad termilist inertsi, mille tulemuseks on aeglasem temperatuurireaktsioon.
Kurguava suurus	Määrab kristallvarraste, kuumakaitsete, juhtsilindrite ja ülemise võlli sõlmede lubatud mõõtmed.	Liiga väike kõri piirab soojusvälja ja voolu juhtiva struktuuri disaini paindlikkust.
Abikambri kõrgus	Määrab kristallide pikkuse, jahutusruumi ja kristallide ekstraheerimistsükli aja.	Suurem kõrgus toetab pikemat kristallide kasvu ja suuremat tootmispotentsiaali.
Tiigli läbimõõt	Määrab esialgse laadimisvõimsuse, sulamissügavuse ja hapniku lahustumisala.	Suuremad tiiglid suurendavad tootlikkust, kuid muudavad hapniku kontrolli keerulisemaks.
Väline söötmisliides	Võimaldab OCz, CCz või mitut laadimistoimingut.	Pikendab tootmistsükleid ja suurendab toodangut, kuid suurendab ka lisandite kogunemise riske.

Eristada tuleks kahte erinevat laadimismõõdikut:

Esialgne laadimisvõimsus

See viitab tiiglisse korraga laaditud tooraine kogusele ja määratakse otseselt tiigli suuruse järgi. Avalikult kättesaadavad seadmete spetsifikatsioonid näitavad tavaliselt võimsust vahemikus 700 kg kuni 1300 kg.

Kogu laadimisvõimsus ahjukampaania kohta

See hõlmab mitut laadimistsüklit või pidevat söötmist kogu tootmistsükli jooksul. Selle tulemusena võib ahjukampaania käigus töödeldava materjali kogumaht olla oluliselt suurem kui esialgne tasu.

Näiteks avalikus prospektidokumentides avaldatud tööstuse võrdlused näitavad, et:

· 32-tolline soojusväli suudab töödelda kuni 3000 kg materjali ahjukampaania kohta.

· 36-tolline soojusväli suudab töödelda kuni 3500 kg materjali ahjukampaania kohta.

Need väärtused näitavad pigem kogu tootmist kogu töötsükli jooksul, mitte tiigli ühekordset laadimisvõimet.

2.2 SiC PVT kristallide kasvuahjud

Ränikarbiidist (SiC) PVT kristallide kasvuahjude skaleerimine on tunduvalt keerulisem kui tavaliste räni CZ-süsteemide laiendamine.

Erinevalt Czochralski protsessist ei kasvatata SiC kristalle sulafaasist. Selle asemel tugineb füüsikaline aurutransport (PVT) ränidioksiidi lähtepulbri sublimatsioonile ülikõrgetel temperatuuridel. Tekkinud auruliigid transporditakse piki aksiaalset temperatuurigradienti ja kristalliseeruvad seejärel suhteliselt jahedamal SiC idukristallil.

Kuningliku keemiaühingu (RSC, 2026) avaldatud uuring 150 mm SiC PVT kristallide kasvu kohta kirjeldab soojussüsteemi, mis koosneb viiest põhikomponendist:

· Soojusisolatsioonivilt

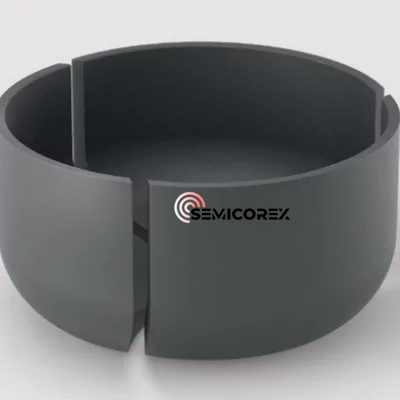

· Grafiittiigel

· SiC seemnekristall

· SiC lähtematerjal

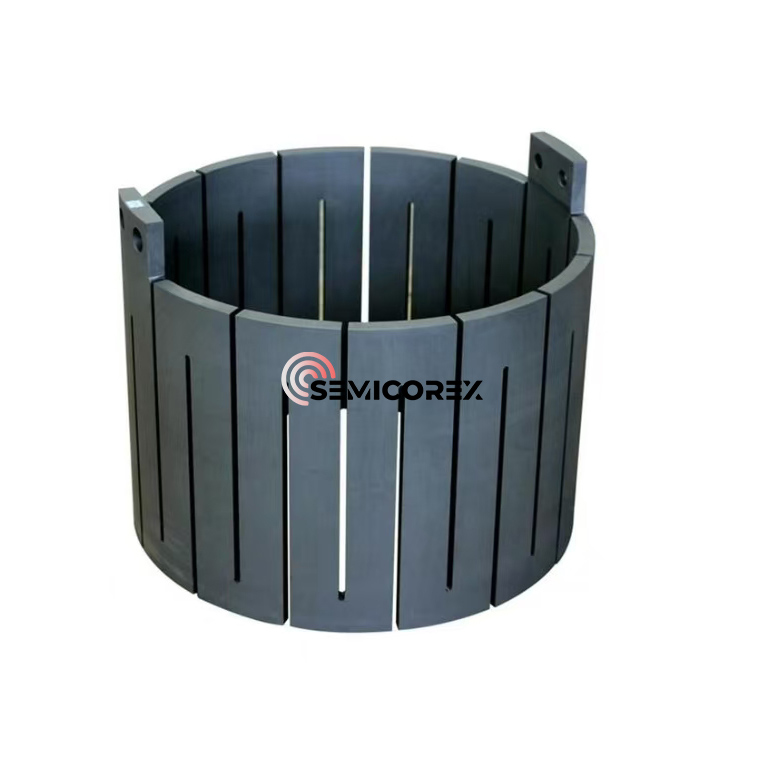

· Vastupidavuskütteseade

Kristallide kasvu ajal sublimeerub lähtepulber kõrgel temperatuuril, tekitades aurufaasi liike, mis migreeruvad temperatuurigradienti all ülespoole, enne kui sadestuvad madalama temperatuuriga algkristallidele, moodustades üksikkristalli.

Järelikult ei ole SiC PVT ahju suuruse suurendamine lihtsalt kõrgemate temperatuuride saavutamise küsimus. Peamised inseneriprobleemid hõlmavad järgmist:

a. Piisava aksiaalse temperatuurigradiendi säilitaminesublimatsiooni-transpordi-kristalliseerumise protsessi pidevaks juhtimiseks.

b. Radiaalsete temperatuurigradientide minimeeriminetermilise pinge vähendamiseks, kristallide pragunemise vältimiseks ja polütüübi transformatsiooni pärssimiseks.

c. Soojusvälja stabiilsuse säilitaminekogu kasvuprotsessi vältel, kuna lähtepulbrit tarbitakse järk-järgult.

d. Kontrollitava kristallide kasvu liidese säilitamineüleminekul 8-tolliste ja tulevaste 12-tolliste SiC vahvlite tootmisele.

Võrreldes ränikristallide kasvuga peab SiC PVT süsteemide soojusväli tagama oluliselt kõrgema temperatuuri stabiilsuse ja täpsema termilise kontrolli, muutes soojusvälja disaini üheks kriitilisemaks tehnoloogiaks suure läbimõõduga ränikarbiidi kristallide tootmisel.

3. Seadme disaini ja soojusvälja jõudluse vaheline kriitiline seos

Ahju konfiguratsiooni, soojusvälja disaini, kristallide kvaliteedi ja tootmiskulude vahelise koostoime võib kokku võtta järgmiselt:

Seadmed / protsessi muutujad	Soojusvälja reaktsioon	Kristallikvaliteedi vastus	Mõju kuludele
Suurem ahju suurus	Suurem termiline inerts ja pikemad gaasivooluteed	Radiaalse temperatuuri ühtluse säilitamine on keerulisem	Suurem tootmisvõimsus, kuid suurenenud kasutuselevõtukulud
Suurem soojusväli	Parem soojusisolatsioon väiksema soojuskaoga	Keerulisem hapniku ja süsiniku lisandite kontroll	Madalam amortisatsioonikulu vahvli kohta, kuid suurem soojusvälja komponendi maksumus
Suurem tiigel	Suurenenud sulamismaht ja suurem hapniku lahustumine tiigli seintest	Suurem risk hapniku kontsentratsiooni kõikumiseks ja takistuse kõikumiseks	Suurem laadimisvõimsus ja väiksem tootmiskulu kilogrammi kohta
Sügavam kuumakaitse asend	Täiustatud kristallide jahutamine ja suurenenud aksiaalne temperatuurigradient (G)	Suurem tõmbekiiruse potentsiaal, kuid suurenenud liidese ebastabiilsuse oht	Parem tootlikkus, nõudes samal ajal kristallide purunemise rangemat kontrolli
Suurenenud argooni voolukiirus	Tugevam lisandite eemaldamine ja tõhustatud konvektiivne soojusülekanne	Madalam hapniku ja süsiniku kontsentratsioon, kuid potentsiaalselt suuremad temperatuurikõikumised	Suurenenud argooni tarbimine ja kõrgemad vaakumpumba nõuded
Vähendatud ahju rõhk	Täiustatud aurustamine ja lenduvate liikide eemaldamine	Modifitseeritud sadestumise ja tagasidifusiooni mehhanismid	Kõrgemad nõuded väljalaskesüsteemi jõudlusele ja tihenduse töökindlusele
Suurem tõmbekiirus	Suurenenud latentne soojuseraldus, mis nõuab suuremat jahutusvõimsust	Suurem V/G varieeruvus ja suurem dislokatsioonirisk	Suurem läbilaskevõime koos potentsiaalse tootmissaagi vähenemisega
Mitmetsooniline küttekeha juhtimine	Parem temperatuurivälja juhitavus	Kristallide liidese kuju ja hapniku transpordi parem optimeerimine	Suurenenud seadmete keerukus ja kasutuselevõtu maksumus
Magnetvälja / CCz tehnoloogia	Stabiilsem sulamiskonvektsioon ja pidev söötmine	Täiustatud madala hapnikusisalduse juhtimine ja takistuse ühtlus	Suuremad kapitaliinvesteeringud, võimaldades samal ajal täiustatud N-tüüpi räni tootmist
Mitmetsooniline SiC soojusväli	Aksiaalse tõukejõu ja radiaalse temperatuuri ühtluse sõltumatu optimeerimine	Vähendatud polütüübi üleminek, dislokatsiooni tihedus ja kristallide lõhenemine	Suurem kristallide saagis koos suurema juhtimissüsteemi keerukusega

Kristallide kasvatamise seadmete pidev areng näitab, et soojusväli ei ole enam lihtsalt passiivne konstruktsioonikoost. Selle asemel on sellest saanud integreeritud protsessijuhtimissüsteem, mis reguleerib samaaegselt soojusülekannet, vedeliku dünaamikat, massitransporti, lisandite jaotumist ja kristallide kvaliteeti.

Kuna vahvlite läbimõõt suureneb ja pooljuhtmaterjalid muutuvad üha arenenumaks, toetuvad tulevased soojusväljasüsteemid üha enam digitaalsele simulatsioonile, mitme füüsikalise optimeerimise, intelligentse temperatuuri juhtimise ja kohandatud süsinik-grafiidi komponentide disainile, et saavutada suurem tootlikkus, väiksem defektide tihedus ja parem tootmistõhusus.

Semicorex pakub laiaulatuslikku suure jõudlusega toodete portfelligrafiitjakvartskomponendid täiustatud soojusväljasüsteemide jaoks, mida kasutatakse räni ja SiC kristallide kasvatamise rakendustes. Meie tooted on konstrueeritud nii, et need tagaksid suurepärase termilise stabiilsuse, pikema kasutusea ja erakordse protsessi järjepidevuse. Kohandatud lahenduste või täiendava tehnilise teabe saamiseks võtke julgelt ühendust meie insenerimeeskonnaga.
