Mis on vahvlite sälk?

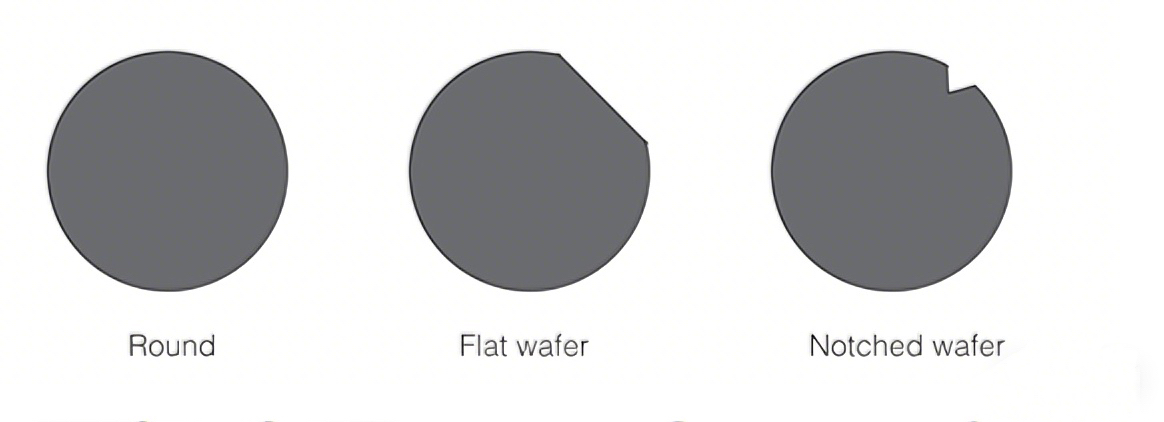

Vahvli sälk on V-kujuline või U-kujuline soon a servalpooljuhtvahvel. Kaugeltki mitte tootmisprotsessi käigus tekkinud defektiga, vaid kriitilise tähtsusega struktuurimarker on tahtlikult kavandatud, mille põhifunktsioon seisneb vahvli täpse positsioneerimise ja orientatsiooni tuvastamises. Wafer flati kasutati orientatsioonimärgisena vahvlitehnoloogia arendamise algfaasis. Kuid kui vahvlite suurus järk-järgult suurenes, hõivas lameda servaga disain tõhusama ala, asendades seega järk-järgult kompaktsema sälguga.

Mis on vahvli sälgu funktsioon?

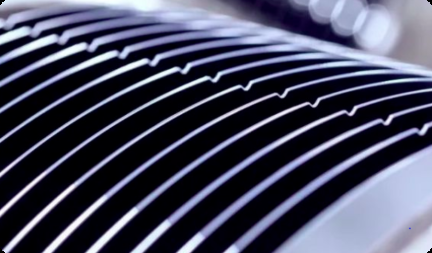

Kiibi valmistamine on nanomeetri mastaabis protsess, mille käigus mis tahes suunahälve võib põhjustada vooluringi rikke. Orientatsioonimärgisena toimiv vahvli sälk võimaldab litograafia- ja söövitusmasinatel kiiresti tuvastada vahvli kristallide orientatsiooni, tagades iga protsessietapi täpse joondamise. Iga kiip on asetatud vahvlile vastavalt sälgule, sarnaselt algmeridiaaniga. See geniaalne disain võimaldab vooluringi mustreid litografeerida ja sälk võrdlusalusena paigutada. Lisaks toetuvad robotkäed vahvli sälkule, et eristada vahvli esi-/tagakülge ja orientatsiooni kõrgelt automatiseeritud tootmisliinil, mis hoiab oluliselt ära vahvlikahjustused või väärtööst põhjustatud protsessivigu. Kui sälk saastub või kahjustub, võidakse kogu vahvel nõuetele mittevastavana tagasi lükata.

Vahvli sälk mängib samuti otsustavat rolli kiibi tootmise saagikuse parandamisel. Kuna vahvliservadel võivad tootmise ajal tekkida defektid, nagu libisemisjooned ja praod, võimaldab täpne positsioneerimine sälkude kaudu seadmetel neid defektseid alasid täpselt vältida, vähendades seega jäätmeid. Kaasaegsed tootmisliinid kasutavad serva leidmiseks ka selliseid tehnoloogiaid nagu õhkvedrustuse pöörlemine. Kontaktivaba tuvastamise markerina toimiv vahvli sälk mitte ainult ei väldi mehaanilisest kontaktist põhjustatud saastumist, vaid parandab ka tuvastamise tõhusust ja täpsust.
