Silikoonkomponendid kuivsöövitamiseks

Kuivsöövitusseadmed ei kasuta söövitamiseks märgkemikaale. See juhib gaasilise söövitusaine kambrisse peamiselt väikeste läbivate aukudega ülemise elektroodi kaudu. Ülemise ja alumise elektroodi tekitatud elektriväli ioniseerib gaasilise söövitusaine, mis seejärel reageerib vahvlile söövitatava materjaliga, tekitades lenduvaid aineid. Seejärel ekstraheeritakse need lenduvad ained reaktsioonikambrist, mis viib söövitusprotsessi lõpule.

Kuivsöövitusreaktsioon toimub protsessikambris, mis koosneb peamiseltRänist osad, sealhulgas räni väljalaskerõngas, räni välisrõngas, ränist dušiotsik, räni fookusrõngas ja räni varjestusrõngas.

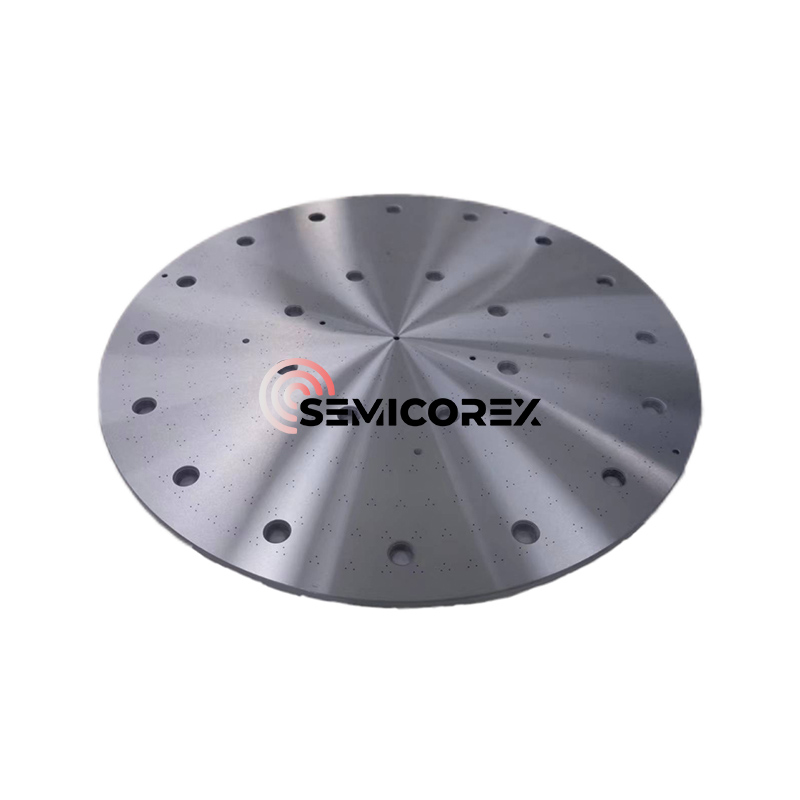

Kuivas söövituskambris asetatakse ränivahv tavaliselt räni fookusrõngasse. See kombinatsioon toimib positiivse elektroodina, mis asub söövituskambri all. Negatiivse elektroodina toimib tihedalt pakitud pisikeste läbivate aukudega räni ketas, mis asub kambri kohal. Ränist välisrõngas toetab ülemist elektroodi ja muid sellega seotud komponente. Ülemine ja alumine elektrood on plasmaga otseses kontaktis. Kuna plasma söövitab räniplaadi, kulutab see ära ka ülemise ja alumise ränielektroodi. Alumine elektrood (fookusrõngas) õheneb söövitusprotsessi ajal järk-järgult, vajades väljavahetamist, kui paksus jõuab teatud tasemeni. Lisaks korrodeeruvad plasma ühtlaselt jaotunud augud ülemises elektroodis (dušiotsas), mis põhjustab augu suuruse erinevusi. Kui need variatsioonid jõuavad teatud tasemeni, tuleb need asendada. Tavaliselt on asendustsükkel vajalik iga 2–4 ​​kasutusnädala järel.

See jaotis selgitab konkreetselt räni teravustamisrõnga (alumine elektrood) rolli. See kontrollib plasma ümbrise paksust, optimeerides seeläbi ioonide pommitamise ühtlust. Plasma ümbris, plasma ja veresoone seina vaheline mitteneutraalne piirkond, on plasmas ülioluline ja ainulaadne piirkond. Plasma koosneb võrdsest arvust positiivsetest ioonidest ja elektronidest. Kuna elektronid liiguvad kiiremini kui ioonid, jõuavad nad kõigepealt anuma seinani. Plasma on veresoone seina suhtes positiivselt laetud. Katte elektriväli kiirendab ioone plasmas (positiivne-negatiivne külgetõmme), andes ioonidele suure energia. See suure energiaga ioonivoog võimaldab katmist, söövitamist ja pihustamist.

Vahvli impedants mõjutab plasmaümbrise paksust (mida väiksem on takistus, seda paksem on kest). Vahvli keskel olev takistus erineb serva omast, mille tulemuseks on plasmakesta ebaühtlane paksus servas. See ebaühtlane plasmaümbris kiirendab ioone, kuid kallutab ka ioonide pommitamise punkti, vähendades söövitamise täpsust. Seetõttu on plasma ümbrise paksuse reguleerimiseks vaja teravustamisrõngast, optimeerides seeläbi ioonide pommitamise suunda ja parandades söövitamise täpsust.

Võttes näiteks fookusrõnga ümber vahvli, samas kui kõrge puhtusastmega kvarts on madala metallisaaste saavutamiseks optimaalne, korrodeerub see fluoriidgaasi plasmas kiiresti, mille eluiga on lühike. See mitte ainult ei suurenda kulusid, vaid nõuab ka väljavahetamisest tingitud seisakuid, mis vähendab seadmete tööaega. Kuigi keraamika on piisavalt pikk, puutub see kokku suure energiaga ioonidega. Pritsitud alumiinium reageerib plasmas leiduva fluoriga, moodustades mittelenduvaid fluoriide (nt alumiiniumfluoriid). Kui neid ei saa eemaldada ja asetada seadme pinnale või fotoresistile vahvli servale, takistavad need tekkinud fluoriidide ja fotoresisti järgnevat eemaldamist, mõjutades toote saagist. Sobivamad materjalid on ühekristalliline räni või ränikarbiid. Ühekristalliline räni on aga odav, kuid selle eluiga on lühike, ränikarbiid on aga kallim, kuid selle eluiga on veidi pikem. Nende kahe võimaluse vaheline kompromiss sõltub konkreetsetest asjaoludest. Näiteks kui seadmete kasutamine on kõrge ja tööaeg on kriitiline, tuleks kasutada ränikarbiidi. Kui komponendi kulumiskulud ei ole liiga suured, tuleks kasutada monokristallräni.

Semicorex pakub kõrget kvaliteetiRänist osad. Kui teil on küsimusi või vajate lisateavet, võtke meiega kindlasti ühendust.
