Mis on vahvlite liimimise tehnoloogia?

Vahvelsidumine on pooljuhtide valmistamisel ülitähtis tehnoloogia. See kasutab füüsikalisi või keemilisi meetodeid kahe sileda ja puhta vahvli ühendamiseks, et saavutada spetsiifilisi funktsioone või abistada pooljuhtide tootmisprotsessi.   See on tehnoloogia, mis edendab pooljuhttehnoloogia arendamist suure jõudluse, miniaturiseerimise ja integreerimise suunas ning seda kasutatakse laialdaselt mikroelektromehaaniliste süsteemide (MEMS), nanoelektromehaaniliste süsteemide (NEMS), mikroelektroonika ja optoelektroonika tootmisel.

Vahvlite liimimise tehnoloogiad jagunevad ajutiseks ja püsivaks liimimiseks.

Ajutine sidumineon protsess, mida kasutatakse üliõhukeste vahvlite töötlemise riskide vähendamiseks, ühendades need enne lahjendamist kandepinnaga, et pakkuda mehaanilist tuge (kuid mitte elektriühendust). Pärast mehaanilise toe lõpetamist on vaja sidemete eemaldamise protsessi termiliste, laser- ja keemiliste meetodite abil.

Püsiv sidumineon protsess, mida kasutatakse 3D-integratsioonis, MEMS-is, TSV-s ja muudes seadmete pakkimisprotsessides, et moodustada pöördumatu mehaanilise struktuuri side. Püsisidumine jaguneb vahekihi olemasolu alusel kahte kategooriasse:

kasutatakse MEMS-i pakendites ja optoelektroonilistes seadmetes.

1)Fusioonliidekasutatakse SOI vahvlite valmistamisel, MEMS-i, Si-Si või SiO2-SiO2 sidumisel.

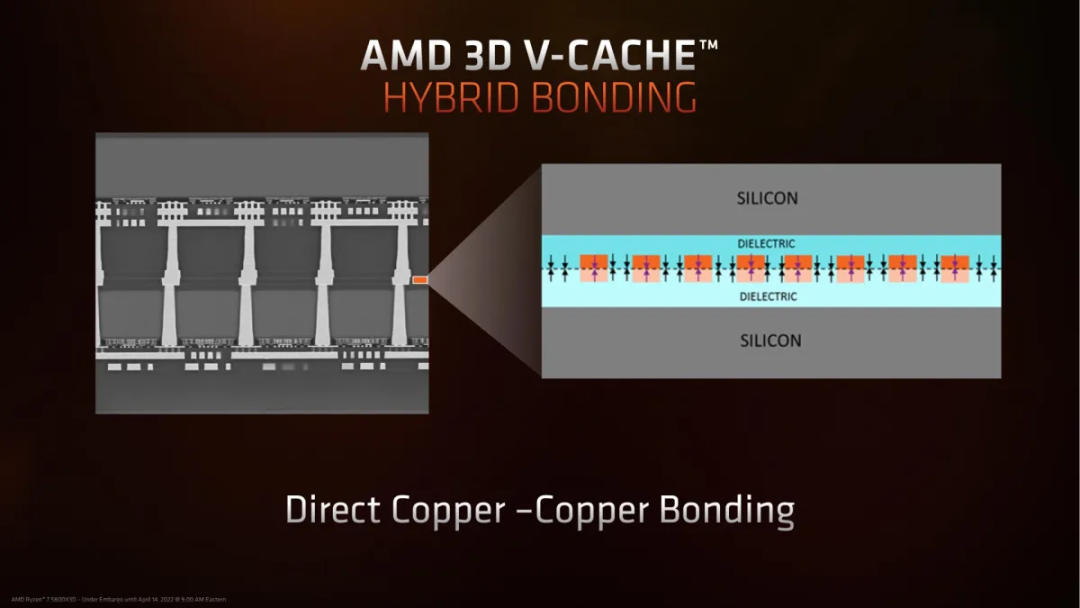

2)Hübriidsidekasutatakse täiustatud pakkimisprotsessides, nagu TSV, HBM.

3)Anoodne siduminekasutatakse kuvapaneelides ja MEMS-ides.

2. Otse sidumine vahekihiga

1)Klaasipasta liimiminekasutatakse kuvapaneelides ja MEMS-ides.

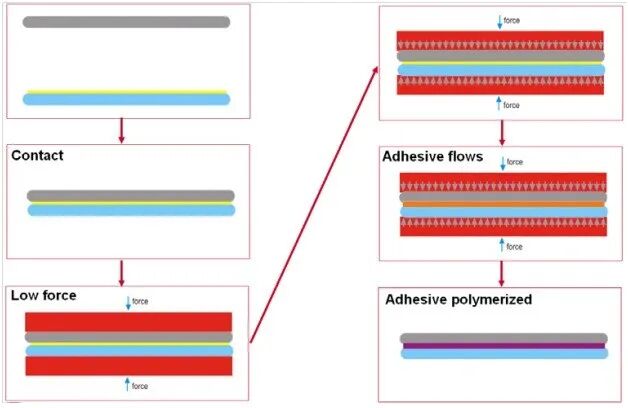

2)Liimiminekasutatakse vahvlitasemel pakendis (MLP).

3)Eutektiline siduminekasutatakse MEMS-i pakendites ja optoelektroonilistes seadmetes.

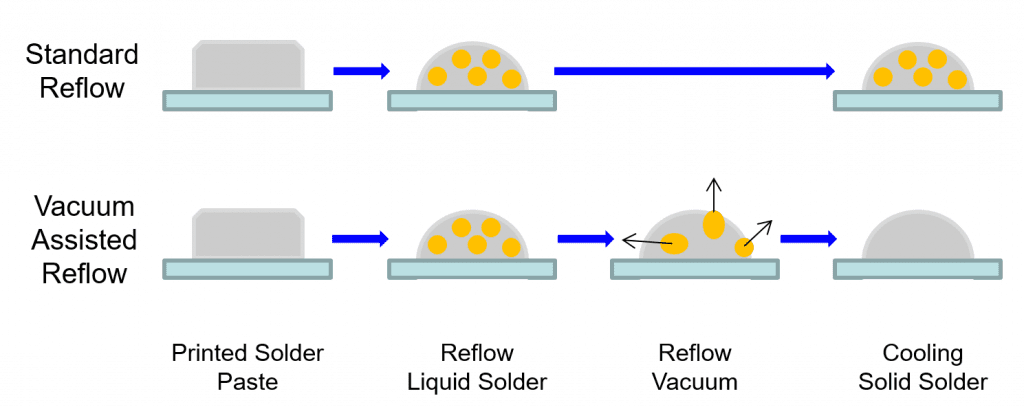

4)Reflow jootmise liimiminekasutatakse WLP ja mikro-bump bonding.

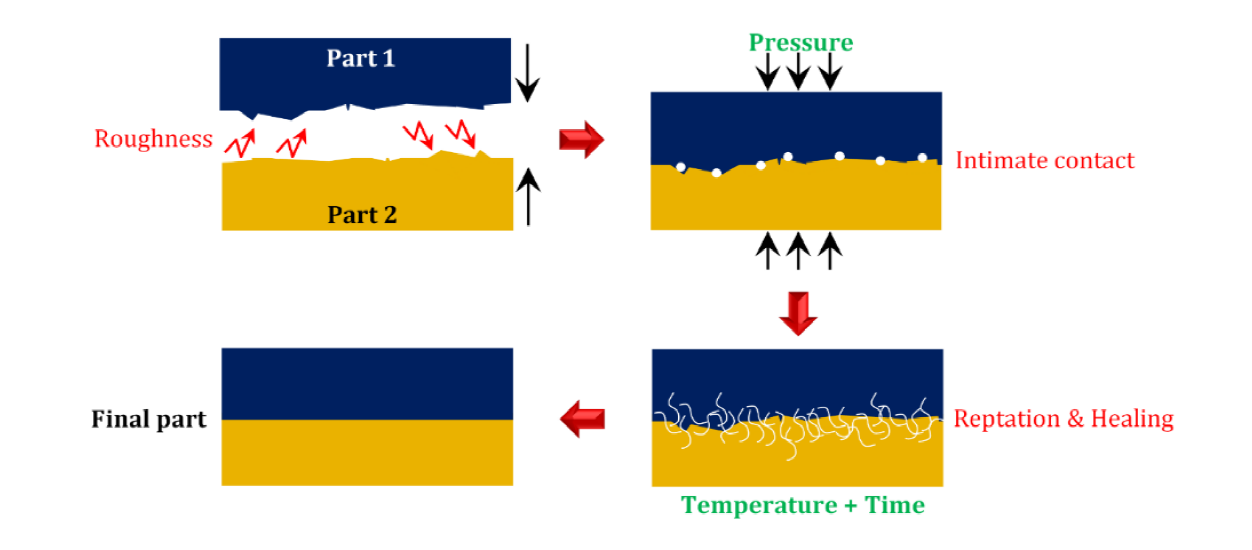

5)Metalli termiline surveliimkasutatakse HBM-i virnastamisel, COWOS-is, FO-WLP-s.
